Машина электрическая ударная МЭУ-125

АЯ41

Вы купили нашу машину и не пожалеете об этом! МЭУ-125 поддержит в полном порядке Ваше жилище, поможет в строительстве загородного дома и будет Вашим помощником во многих хозяйственных делах.
Машина МЭУ-125 способна обрабатывать кирпич, прорубать пазы и отверстия для внутренней проводки в бетонных и кирпичных стенах, рубить и выравнивать алюминиевые и тонкостенные стальные листы, обрабатывать древесину, древесно-стружечные, оргалитовые и др. строительные отделочные материалы, имеющие плотность не более 0,8 г/см2, очищать отработанную битумную мастику от днища автомобиля и выполнять многие другие работы.
Желаем Вам приятной работы!

ВНИМАНИЕ!
Прежде, чем пользоваться приобретенной машиной, внимательно ознакомьтесь с настоящим «Руководством по эксплуатации».
Настоящее руководство по эксплуатации (в дальнейшем «руководство») является единым документом, объединенным с паспортом.

1. ОБЩИЕ УКАЗАНИЯ

1.1. Машина электрическая ударная «МЭУ-125» (рис. 9 в дальнейшем «машина») предназначена для обработки конструкций из бетона, кирпича и из подобных материалов, образования в них пазов, отверстий, обработки древесины и образования в ней пазов, рубки металла толщиной до 1 мм, выравнивания металлических поверхностей и других бытовых работ.
1.2. При покупке машины проверьте сохранность пломбы, убедитесь в наличии штампа магазина, даты продажи и подписи продавца. Проверьте работоспособность машины.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Машина работает от сети переменного тока частотой (50±2,5) Гц напряжением (220±22) В.
2.2. Номинальная потребляемая мощность - 125 Вт.
2.3. Частота ударов - 50; 25; 16,6 сֿ¹.
2.4. Режим работы: повторно-кратковременный (6 мин. - работа, 4 мин. - пауза).
2.5. Энергия удара - 0,5±0,7 Дж.
2.6. Масса (без питающего шнура и комплектующих) - не более 1,3 кг.
2.7. По электробезопасности машина выполнена по классу защиты II, все металлические части, доступные для прикосновения, отделены от частей, находящихся под напряжением, двойной изоляцией.

Рис. 9

Приложение 1

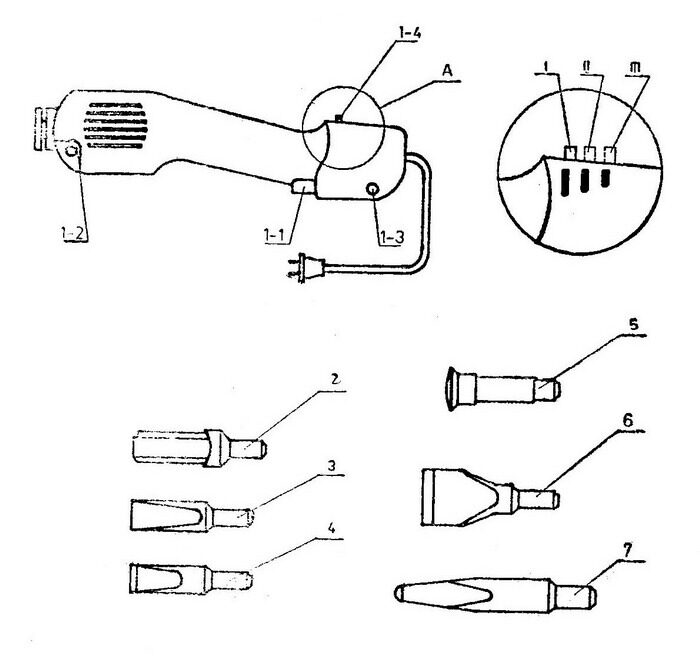

Рис. 10. Машина электрическая ударная МЭУ-125.
1 - машина, 2 - стамеска полукруглая, 3 - стамеска плоская,4 - зубило, 5 - ударник, 6 - нож, 7 - лом,
1-1 - курок выключателя, 1-2 - фиксатор инструмента, 1-3 - индикатор, 1-4 - кнопка переключения частоты ударов молотка (на 3 положения).

3. КОМПЛЕКТНОСТЬ

Комплект поставки должен соответствовать (см. рис. 10):

Машина (поз. 1)

1 шт.

Стамеска полукруглая (поз. 2)

1 шт.

Стамеска плоская (поз.3)

1 шт.

Зубило (поз. 4)

1 шт.

Ударник (поз. 5)

1 шт.

Нож (поз. 6)

1 шт.

Лом (поз. 7)

1 шт.

Руководство по эксплуатации

1 шт.

Упаковочная коробка

1 шт.

 4. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Требования к качеству продукции, обеспечивающие безопасность для жизни и здоровья населения, охрану окружающей среды, сертифицированы: СЕРТИФИКАТ № РОСС.Ru АЯ41.В.00026.
4.1. ЗАПРЕЩАЕТСЯ эксплуатировать машину при повреждении штепсельной вилки, питающего шнура и его защитной трубки, при нечеткой работе выключателя, поломке корпуса и др.
4.2. Машина должна быть ОТКЛЮЧЕНА от сети питания штепсельной вилкой при:
- появлении дыма или запаха, характерного для горящей изоляции;
- смене рабочего инструмента;
- переносе машины с одного рабочего места на другое;
- перерыве в работе;
- по окончании работы или смены;
- внезапной остановке машины.
4.3. Пробивать отверстия и борозды в стенах, панелях и перекрытиях, в которых может быть скрытая электропроводка, а также производить другие работы, при выполнении которых может быть повреждена изоляция электрических проводов и установок, следует ПОСЛЕ ОТКЛЮЧЕНИЯ этих проводов и установок от источников питания.

4.4. ЗАПРЕЩАЕТСЯ эксплуатировать машину на открытых площадках во время снегопада или дождя.
4.5. НЕ подвергайте машину ударам, воздействию грязи, нефтепродуктов.
4.6. НЕ подвешивайте и не переносите машину за кабель, не натягивайте и не перекручивайте его, не допускайте соприкосновения кабеля с горячими и масляными поверхностями.
4.7. Нормативный коэффициент внутрисменного использования (Кви) молотка - 0,12.
При Кви = 0,12 применять режимы труда и отдыха по вибрации не требуется.
Работа с регулярно прерываемым вибрационным воздействием увеличивает суммарное время работы до 2,3 часа.
Допустимое время работы без средств индивидуальной защиты (СИЗ) по шуму не должно превышать 0,16 часа. Применение СИЗ (противошумные вкладыши «Беруши» и т. п.) позволит увеличить безопасное время работы по шумовому фактору до 1,6 часа.
Рекомендуется структура рабочего дня по одночасовым рабочим циклам.
Для 8 одночасовых рабочих циклов за 8-часовую смену:
В17Р38П5 + В17Р23ПР20 + В17Р38П5 + В17Р38П5 + О40+ + В17Р38П5 + В17Р13ПРЗО + В17Р38П5 + В17Р38П5
по рабочей смене в целом В136Р264ПР50ПЗОО40,
где:
В17 - суммарное время контакта с вибрацией за одночасовой цикл, равное 17 минутам;
Р38, Р23, Р13 - суммарное за одночасовой цикл время работ, не связанных с воздействием вибрации, равное соответственно 38, 23 и 13 мин;
П5 - ежечасный перерыв в работе длительностью 5 минут;
ПР20, ПРЗО - регламентированные перерывы в работе длительностью 20 и 30 минут;
О40 - обеденный перерыв минимальной продолжительностью 40 мин.


5. УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

5.1. Машина поставляется в торговую сеть проверенной и готовой к эксплуатации. Конструкция машины и комплектация ее приведена в приложении 1 (рис. 10).
5.2. Для выполнения нужной операции выбирается соответствующий инструмент:
- для обработки конструкций из бетона, кирпича и подобных   им материалов - лом (поз. 7), затупленная стамеска (поз. 3), нож (поз. 6). Работы с данными инструментами приведены на рисунках 1 и 2.
- для обработки древесины и образования в ней пазов - стамеска полукруглая (поз. 2), стамеска плоская (поз. 3) или нож (поз. 6).
Работы с данными инструментами приведены на рисунках 3, 4, 5 и 8.
- для рубки металла и выравнивания (рихтовки) металлических поверхностей - зубило (поз. 4) и ударник (поз. 5). Работы с данными инструментами приведены на рисунках 6 и 7.
- для очистки днища автомобиля от отработанной битумной мастики Вы можете использовать затупленные плоскую стамеску и нож.
5.3. Инструмент ставят в машину (поз. 1, рис. 10) до упора при нажатом фиксаторе (поз. 1- 2), затем фиксатор отпускают, а инструмент поворачивают в машине до щелчка (до возвращения фиксатора в первоначальное положение).
5.4. Подключить штепсельную вилку машины к сети переменного тока частотой 50 Гц напряжением 220 В.
5.5. При помощи регулятора (поз. 1- 4) устанавливается требуемая частота ударов, которая выбирается исходя из необходимой производительности выполняемой операции с учетом технологической особенности при ее выполнении. Фиксированное положение I регулятора (крайнее, расположенное ближе к инструменту) обеспечивает частоту ударов 50 сֿ¹ (3000 уд/мин), фиксированное положение II регулятора (среднее положение переключателя) - частоту ударов 25 сֿ¹ (1500 уд/мин), фиксированное положение III регулятора (крайнее, расположенное ближе к силовому шнуру питания) - частоту ударов 16,6 сֿ¹ (970 уд/мин).

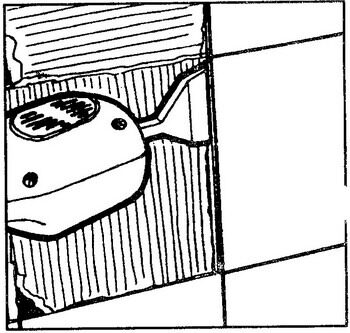

Рис. 1                                                                                                       Рис. 2

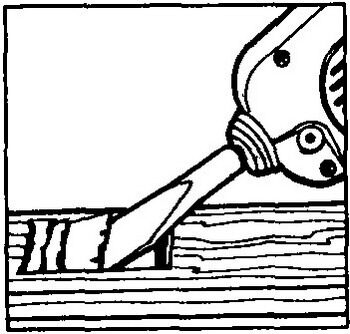

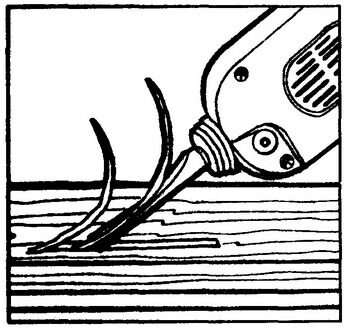

Рис. 3                                                                                                   Рис. 4

Рис. 5                                                                                                  Рис. 6

Рис. 7                                                                                                   Рис. 8

5.6. Для выполнения нужной технологической операции следует рабочий инструмент приставить к обрабатываемому объекту, приложить к машине силу нажатия вдоль оси рабочего инструмента и затем нажать на курок (поз. 1-1) выключателя (или нажать на курок выключателя, а затем приложить к машине силу нажатия).
5.7. Машина имеет тепловую защиту. При нарушении режима работы и достижения температуры обмоток электромагнитного двигателя машины выше допустимого значения, машина автоматически отключается, о чем информирует световой индикатор (поз. 1-3), расположенный в углублении боковой поверхности корпуса машины.

6. ТЕХНИЧЕСКОЕ  ОБСЛУЖИВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

6.1. Техническое обслуживание машины проводится с целью поддержания ее в постоянной технической исправности.
В течение гарантийного срока эксплуатации техническое обслуживание машины с вскрытием пломбы проводить только в гарантийных мастерских по ремонту.
6.2. Техническое обслуживание заключается в следующем:
а) проверить затяжку всех винтовых соединений и подтянуть их в случае необходимости;
б) проверить исправность изоляции шнура питания, отсутствие порезов, перетертых мест, оголенной изоляции. В случае необходимости заменить шнур питания.
в) очистить машину от пыли и грязи чистой ветошью или салфеткой, увлажненной бензином, при этом машину НЕ ВКЛЮЧАТЬ ДО ПОЛНОЙ ПРОСУШКИ.
6.3. Машину необходимо хранить в упаковочной коробке.


7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Внешнее проявление неисправности

Вероятная причина

Методы устранения

Примечание

При включении машина не работает

Отсутствует электроэнергия в сети.

Проверить и заменить предохранители сети.





Обрыв провода питания.

Заменить провод.

В послегарантийный период.



Неисправен выключатель.

Заменить выключатель

»

Не регулируется частота ударов.

Неисправен блок управления частотой ударов

Заменить блок управления

»

Сильно нагревается корпус машины

Неисправен блок управления

Заменить блок управления

»

Если неисправность не удается устранить, сдайте машину в мастерскую по ремонту.


8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ

Машина электрическая ударная «МЭУ-125» соответствует ТУ.ПИАЮ.298411.001-96 и признана годной для эксплуатации, упакована согласно требованиям, предусмотренным конструкторской документацией.


Дата выпуска __________ 199__г.

______________________ м. п.

(личные подписи /оттиски личных клейм/
должностных лиц предприятия,
ответственных за приемку изделия)


9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1. Изготовитель гарантирует безотказную работу машины электрической ударной «МЭУ-125» в течение 1 года с момента продажи магазином и в течение этого срока безвозмездно устраняет скрытые дефекты при условии хранения изделия в нормальных условиях и при соблюдении правил эксплуатации согласно настоящему паспорту.
9.2. При отсутствии штампа магазина гарантийный срок 1 год с даты выпуска изделия предприятием-изготовителем.
9.3. Гарантийный срок хранения 2 года со дня изготовления.
9.4. При нарушении пломбы в гарантийный период претензии по качеству не удовлетворяются.
9.5. Ваши замечания о работе изделия и претензии по качеству направлять по адресу:
614039, г. Пермь, 39, ГСП-590, ул. 25-го Октября, 106, АООТ «ППК».
9.6. Ремонт изделия производится по адресу: 614007, г. Пермь, ул. 25-го Октября, 64, Технико-торговый центр АООТ «ППК».


Приложение 2

Схема электрическая принципиальная машины электрической ударной МЭУ-125
В - выключатель ВК-36-19-20180-40, Б - блок управления БУМЭ-1, К-катушка с терморезистором СТ14-1А, П-микропереключатель ПМ22-1.
Примечание: 1. Вместо переключателя «П» может быть установлен индуктивный датчик цепи «вкл.-выкл.». 2. Электрическая схема изделия может быть   изменена и дополнена ЭРЭ, улучшающими работоспособность изделия.
